किन चेक भल्भहरू औद्योगिक तरल पदार्थ नियन्त्रण प्रणालीहरूमा प्रमुख स्वचालित कम्पोनेन्टहरू मानिन्छ?

औद्योगिक तरल पदार्थ नियन्त्रण प्रणालीमा,वाल्व जाँच गर्नुहोस्माध्यमको आकस्मिक ब्याकफ्लोलाई रोक्न, पम्प र मोटरहरू जस्ता उपकरणहरूको सुरक्षा गर्न र औद्योगिक प्रक्रियाहरूको स्थिरता सुनिश्चित गर्न डिजाइन गरिएको महत्त्वपूर्ण स्वचालित कम्पोनेन्टहरू हुन्। उन्नत उत्पादन क्षमता र विश्वव्यापी निर्यात अनुभव संग एक पेशेवर निर्माता को रूप मा,टियांजिन माइलस्टोन भल्भ कम्पनीविभिन्न औद्योगिक आवश्यकताहरू पूरा गर्न उच्च प्रदर्शन चेक भल्भहरू र अन्य औद्योगिक भल्भहरू उपलब्ध गराउनमा केन्द्रित छ। त्यसोभए, के तपाइँ चेक भल्भहरू बुझ्नुहुन्छ?

चेक भल्भ के हो?

A जाँच वाल्वएक स्वचालित भल्भ हो जसको बन्द हुने भाग (वृत्ताकार भल्भ डिस्क) आफ्नै तौल र तरल पदार्थको दबाबमा सञ्चालन हुन्छ। यसको प्राथमिक कार्य माध्यमको ब्याकफ्लोलाई रोक्नु हो, यसलाई विभिन्न उद्योगहरूमा तरल यातायात प्रणालीहरूमा अपरिहार्य घटक बनाउनु हो। म्यानुअल वा अर्ध-स्वचालित भल्भहरू जस्तो नभई, चेक भल्भहरूलाई बाह्य शक्ति स्रोतको आवश्यकता पर्दैन - तिनीहरूको सञ्चालन पूर्ण रूपमा माध्यमको गतिशील दबाबद्वारा संचालित हुन्छ, वास्तविक-समय र ब्याकफ्लोको विश्वसनीय रोकथाम सुनिश्चित गर्दै।

चेक भल्भको मुख्य कार्यहरू

माध्यमको ब्याकफ्लो रोक्न: यो सबैभन्दा आधारभूत कार्य हो। पाइपिङ प्रणालीहरूमा, जाँच वाल्वहरूले मिडियाको ब्याकफ्लोलाई रोक्छ जब प्रणालीको दबाब घट्छ, उत्पादन अवरोधहरू बेवास्ता गर्दछ।

पम्पहरू र ड्राइभ मोटरहरूको सुरक्षा गर्दै: ब्याकफ्लोले पम्पहरूलाई रिभर्स गर्न सक्छ, सम्भावित रूपमा आन्तरिक कम्पोनेन्टहरूलाई क्षति पुर्‍याउँछ र ड्राइभ मोटरलाई ओभरलोड गर्दछ, परिणामस्वरूप महँगो डाउनटाइम। ब्याकफ्लोमा तुरुन्तै बन्द भल्भ जाँच गर्नुहोस्, यो जोखिम हटाउनुहोस्।

कन्टेनरहरूबाट मिडियालाई सुरक्षित रूपमा डिस्चार्ज गर्दै: भण्डारण ट्याङ्क वा दबाबका भाँडाहरूमा, जाँच भल्भहरूले मिडियाको दिशाहीन प्रवाहलाई नियन्त्रण गर्दछ, सुरक्षित डिस्चार्ज सुनिश्चित गर्दै र साइफन ब्याकफ्लो वा प्रदूषणलाई रोक्न।

सुरक्षित अलगाव: दोहोरो सुरक्षा प्रणाली बनाउन गेट भल्भको संयोजनमा चेक भल्भहरू प्रयोग गरिन्छ। उदाहरणका लागि, उच्च-दबाव पाइपलाइनहरूमा, जाँच भल्भहरूले ब्याकफ्लोलाई रोक्छ, जबकि गेट भल्भहरूले मर्मतका लागि म्यानुअल अलगावलाई अनुमति दिन्छ, यसरी समग्र प्रणाली सुरक्षा सुधार गर्दछ।

चेक भल्भका प्रकारहरू: लिफ्ट र स्विङ भल्भहरू

भल्भ डिस्कको आन्दोलनको आधारमा, चेक भल्भहरू मुख्यतया लिफ्ट चेक भल्भ र स्विङ चेक भल्भहरूमा विभाजित हुन्छन्। प्रत्येक प्रकारको यसको अद्वितीय संरचनात्मक विशेषताहरू र अनुप्रयोग परिदृश्यहरू छन्, विभिन्न औद्योगिक आवश्यकताहरूको लागि उपयुक्त।

लिफ्ट चेक वाल्व

लिफ्ट चेक भल्भको संरचना गेट भल्भको जस्तै छ, तर यसमा भल्भ स्टेम छैन जसले भल्भ डिस्क चलाउँछ। भल्भ डिस्क प्रवाह नियन्त्रण गर्न भल्भ सीटको साथ ठाडो रूपमा (माथि र तल) सर्छ।

कार्य सिद्धान्त

खोल्ने प्रक्रिया: जब माध्यम इनलेट एन्ड (तल्लो छेउ) बाट आउटलेट अन्त (माथिल्लो छेउ) मा बग्छ, इनलेट दबाबले भल्भ डिस्कको आफ्नै वजन र प्रवाह घर्षणको संयुक्त प्रतिरोधलाई पार गर्दै भल्भ डिस्कलाई माथि धकेल्छ। यसले भल्भ डिस्कलाई भल्भ सीटबाट बाहिर निकाल्छ, माध्यमलाई सहज रूपमा पार गर्न अनुमति दिन्छ।

बन्द गर्ने प्रक्रिया: यदि मध्यमले पछाडि बग्ने प्रयास गर्छ भने, उल्टो दबाबले भल्भ डिस्कलाई तल धकेल्छ। त्यसपछि, यसको आफ्नै वजन र उल्टो दबाब अन्तर्गत, भल्भ डिस्कले भल्भ सीटको बिरूद्ध दृढतापूर्वक थिच्छ, पाइपलाइन सील गरेर र ब्याकफ्लोलाई रोक्छ।

मुख्य फाइदाहरू

द्रुत बन्द प्रतिक्रिया, लगातार दबाव परिवर्तन संग प्रणाली को लागी आदर्श।

बन्द हुँदा उच्च सील सटीकता, कम रिसाव आवश्यकताहरु संग मिडिया को लागी उपयुक्त।

सामान्य अनुप्रयोगहरू

पानी आपूर्ति र निकास प्रणाली।

बॉयलर फिडवाटर पाइपिंग र पावर प्लान्टहरूमा स्टीम प्रणालीहरू।

हल्का औद्योगिक क्षेत्रहरू जसलाई माध्यमको अत्यधिक उच्च शुद्धता चाहिन्छ।

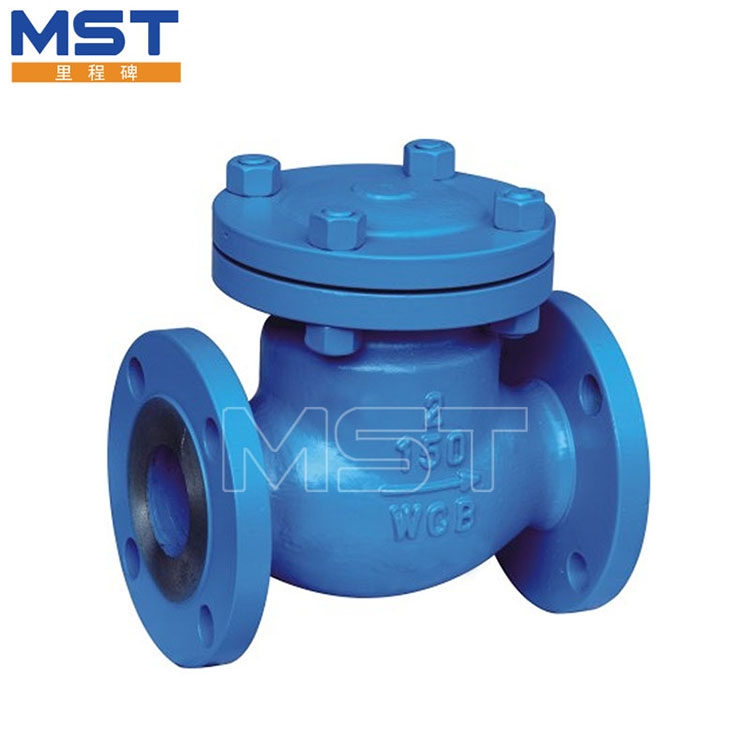

स्विङ प्रकार चेक भल्भ

स्विङ प्रकार चेक भल्भले घुम्ने अक्ष (सामान्यतया भल्भ सिट नजिकै अवस्थित) मा झुकेको र माउन्ट गरिएको डिस्कलाई सुविधा दिन्छ। डिस्क यो अक्षको वरिपरि घुम्न वा बन्द गर्नको लागि, ठाडो रूपमा सर्नुको सट्टा घुम्छ।

कार्य सिद्धान्त

खोल्ने प्रक्रिया: जब माध्यम अगाडि दिशामा बग्छ, यसको दबाबले डिस्कलाई भल्भ सिटबाट टाढा स्विंग गर्न धकेल्छ, माध्यमको लागि मार्ग सिर्जना गर्दछ। डिस्कको स्विङ कोण माध्यमको प्रवाह दरले निर्धारण गरिन्छ - उच्च प्रवाह दरले ठूलो खोल्ने कोणमा परिणाम दिन्छ, प्रवाह प्रतिरोधलाई कम गर्छ।

बन्द गर्ने प्रक्रिया: जब ब्याकफ्लो हुन्छ, रिभर्स मिडियम प्रेसरले डिस्कलाई भल्भ सिटतिर फर्काउन धकेल्छ। त्यसपछि डिस्कले उल्टो दबाब अन्तर्गत सीट सील गर्दछ, ब्याकफ्लो रोक्छ। काम गर्ने सिद्धान्त लिफ्ट प्रकार चेक भल्भ जस्तै छ, तर स्विङ गतिले बन्द गर्दा प्रभाव बल कम गर्छ, भल्भको सेवा जीवन विस्तार गर्दछ।

मुख्य फाइदाहरू

कम प्रवाह प्रतिरोध, यसलाई ठूलो-व्यास पाइपलाइनहरू वा उच्च-प्रवाह-दर प्रणालीहरूको लागि उपयुक्त बनाउँदै।

सरल संरचना, सजिलो मर्मत, र थोरै अशुद्धता (जस्तै, फोहोर पानी, कच्चा तेल) संग मिडिया को लागी बलियो अनुकूलनता।

सामान्य अनुप्रयोगहरू

तेल र ग्यास पाइपलाइनहरू।

थर्मल आपूर्ति प्रणाली।

धातुकर्म उद्योग।
